盤點圣恩迪大電流連接器的種類與細節特征

發布時間:2019-07-12 瀏覽人次:2006

? ? ? ?圣恩迪連接器是工業連接器的主流連接器,造型為安德森風格連接器,也可以稱其為插頭,圣恩迪連接器主要出口歐美市場,正一步步的走向全世界,中國工業市場也在慢慢接受并應用到各個工業。圣恩迪連接器都有那些呢?它又有著那些特征,我們又如何對其進行安裝使用,使用的過程我們應該注意那些問題,集成線束的時候應該注意那些問題?

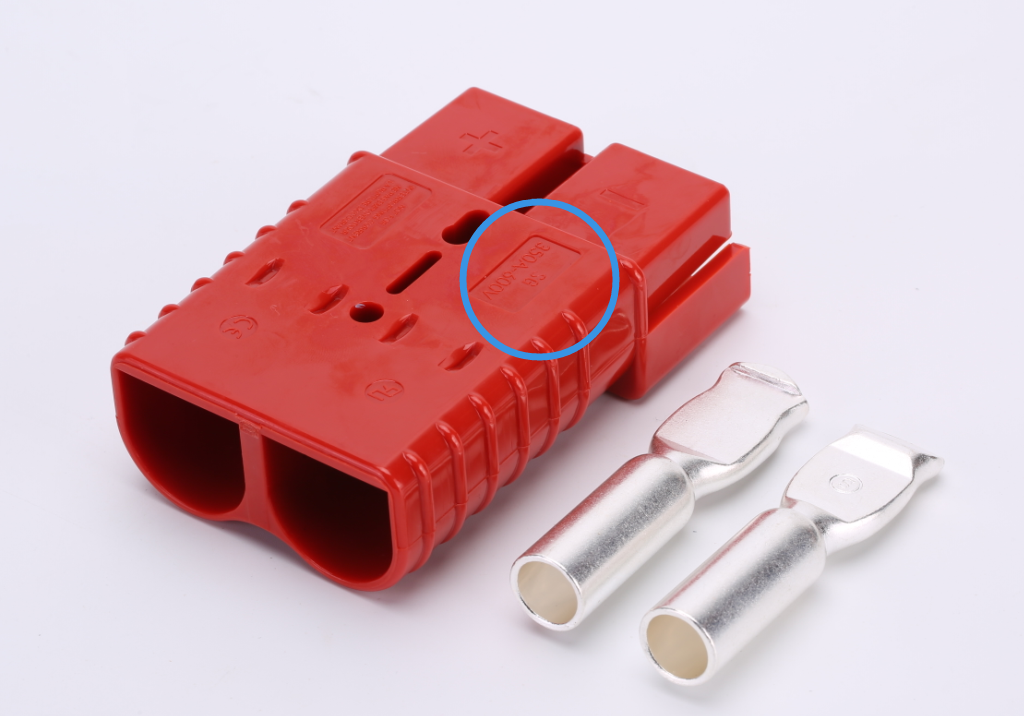

下面我們先來了解一下圣恩迪連接器的種類,每個連接器的背面都會標注有它的型號,圣恩迪連接器SD系列為單極連接器,SG系列為雙極連接器,SGD系列為三極連接器。

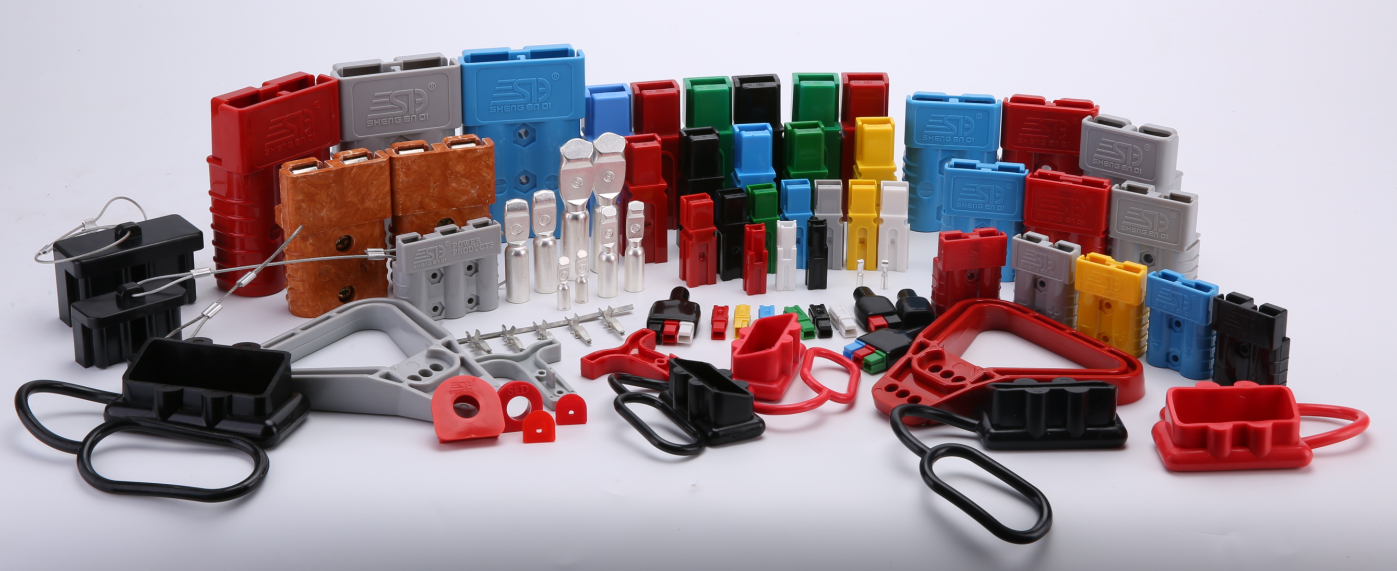

圣恩迪連接器種類:




1.單極連接器:規格有SD45A.SD75A.SD120A.SD180A, 高電流容量,體積小,可自由拼裝,交直流兩用;

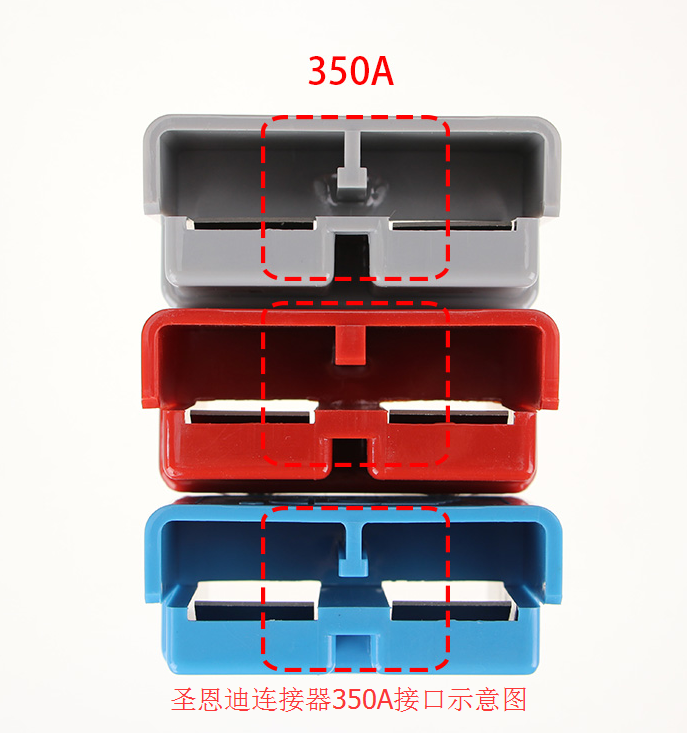

2.多極連接器:規格有:SG50A.SG120A.SG175A.SG350A,正負極設計,兩孔對插,鍍銀端子設計,配套拉手;

3.三極連接器:規格有SGD50A,SGD175A 600V,適合三相交/直流產品連接;

4.帶觸點式兩極連接器:兩極主觸點+兩極輔助觸點;規格如:175A+45A適合蓄電池通電,并可監控蓄電池溫升。





圣恩迪連接器主要特征:

1.殼體采用聚碳酸酯材料制作,耐高溫防腐蝕;

2.采用醒目的顏色編碼,并不同顏色,連接器接口不同,防止誤插;

3.五金端子為紫銅鍍銀,導電性能優良;五金彈片帶定位槽,可防止端子左右移動,以確何接觸良好;

4.連接器不分公母設計,利于減少庫存;

5.配件:拉手+防塵蓋;

6.連接器防火等級:UL 94V-0







圣恩迪連接器在對插上時,一定要觀察鎖扣時候合適,通常不同的顏色不可對插,這個定律是不會改變的,只有極少數的不同顏色時,是可以對插的。

在檢查維修接插件時,需要特別注意不能讓油和水進入連接器內部,否則必須清洗、烘干后才能繼續使用,在這里我推薦大家可以使用簡易的防水塞或防塵罩。


圣恩迪連接器使用手冊。


插端子正確方法使用手冊,正確使用電路檢測儀器儀表:


1、使用各種電路檢測儀器時,首先應了解其工作原理和使用條件,嚴禁不合理使用。

2、測量電壓、電流時,應選擇適當?shù)臏y(cè)量量程,以免損壞儀表。

3、嚴禁在電流和電阻檔測量電壓。

4、在測量前,請確認您所使用的檢測儀器是否正常。


圣恩迪連接器集成線束時應該注意那些問題?

1、應盡量遠離運動部件,防止拉斷與磨損;

2、避免線束硬折、硬彎;

3、避免與鋒利的金屬棱角摩擦;

4、盡量遠離油、水;

5、盡量遠離高大電流連接器溫部位(如發動機機體)。




如果您正在尋找安德森插頭安德森連接器、蓄電電池連接器、UPS電源連接器。

我們長期提供:雙極連接器,單極連接器連接器配件,安德森連接器OEM線束加工服務
